LaserGRBL

GCode 파일 로딩 및 작업 미리보기

GCode 파일을 불러와 레이저 조각 또는 절단 작업을 미리보기할 수 있으며, 그레이스케일 이미지 알파 블렌딩을 지원합니다.

이미지 가져오기 및 GCode 생성

JPG, BMP 등 래스터 이미지를 불러와 가로, 세로, 대각선 방향으로 줄 단위 GCode를 생성할 수 있습니다. 또한 벡터라이제이션과 1비트 디더링 기능을 통해 다양한 이미지 변환 옵션을 제공합니다.

SVG 파일 가져오기 (실험적)

SVG 벡터 파일을 불러올 수 있는 실험적 기능이 포함되어 있습니다.

사용자 정의 버튼 및 색상 테마

사용자가 직접 버튼을 정의하여 자주 사용하는 기능을 빠르게 실행할 수 있으며, 다양한 보안 안경에 최적화된 색상 테마를 선택할 수 있습니다.

GRBL 구성 가져오기/내보내기 및 상태 디코딩

GRBL 설정을 가져오고 내보낼 수 있으며, Grbl v1.1 기준 알람 및 오류 코드를 툴팁과 함께 디코딩해 보여줍니다.

작업 제어 및 조그 기능

홈, 피드 홀드, 재개, 리셋 버튼을 제공하며, jogging 기능을 통해 수동으로 기계를 움직일 수 있습니다. 작업 시간 미리보기와 실시간 예측도 지원합니다.

피드 및 속도 오버라이드 (Grbl v1.1 이상)

Grbl v1.1 이상 버전에서 작업 중 피드와 속도를 실시간으로 조정할 수 있는 직관적인 인터페이스를 제공합니다.

WiFi 연결 지원 (ESP8266)

ESP8266을 통해 WiFi 연결을 지원하여 무선으로 레이저 기계를 제어할 수 있습니다.

다운로드 및 설치 방법

공식 웹사이트 또는 GitHub releases 페이지에서 최신 버전의 설치 파일을 다운로드할 수 있습니다. 설치 파일은 exe 형식이며, 다운로드 후 실행하여 설치 마법사에 따라 진행하면 됩니다. 설치 완료 후 시작 메뉴에서 LaserGRBL을 실행할 수 있습니다.

기본 사용법

먼저 레이저 기계를 USB 또는 WiFi로 컴퓨터에 연결합니다. 소프트웨어 실행 후 ‘Connection’ 섹션에서 올바른 COM 포트와 보드 속도를 설정합니다. 그런 다음 ‘Filename’ 필드에서 처리할 GCode, 이미지, 또는 SVG 파일을 선택합니다. 중앙 미리보기 화면에서 작업 결과를 확인한 후, 하단의 ‘Status: Run’ 버튼을 클레이하여 작업을 시작할 수 있습니다. 작업 중에는 ‘Stop’ 버튼으로 즉시 중지할 수 있습니다.

이런 경우에 유용합니다

레이저 조각기를 취미로 사용하는 사용자가 이미지나 도안을 GCode로 변환하여 간편하게 작업하고 싶을 때 유용합니다. 복잡한 CAM 소프트웨어 없이도 사진, 로고, 벡터 도안을 불러와 바로 레이저 조각 또는 절단 작업을 시작할 수 있어 초보자에게 적합합니다.

지원 환경·시스템 요구사항

Windows 운영체제에서 실행되며, .NET Framework 3.5 이상이 설치되어 있어야 합니다. 소프트웨어 자체는 32비트 및 64비트 Windows 환경을 모두 지원합니다.

최신 버전·업데이트

현재 버전은 7.14.1이며, 업데이트 내역은 GitHub releases 페이지에서 확인할 수 있습니다. 개발자는 정기적으로 버그 수정 및 기능 개선을 통해 소프트웨어를 유지 관리하고 있습니다.

제한 사항·확인 사항

LaserGRBL은 XY 평면 기반 기계에 최적화되어 있으며, Z축 제어 기능은 제한적입니다. 레이저 출력을 조절할 수 있는 기계를 사용해야 모든 기능을 정상적으로 활용할 수 있으며, 이는 GCode의 ‘S’ 명령을 통해 레이저 전력을 조절하는 방식입니다.

화면으로 보는 주요 기능

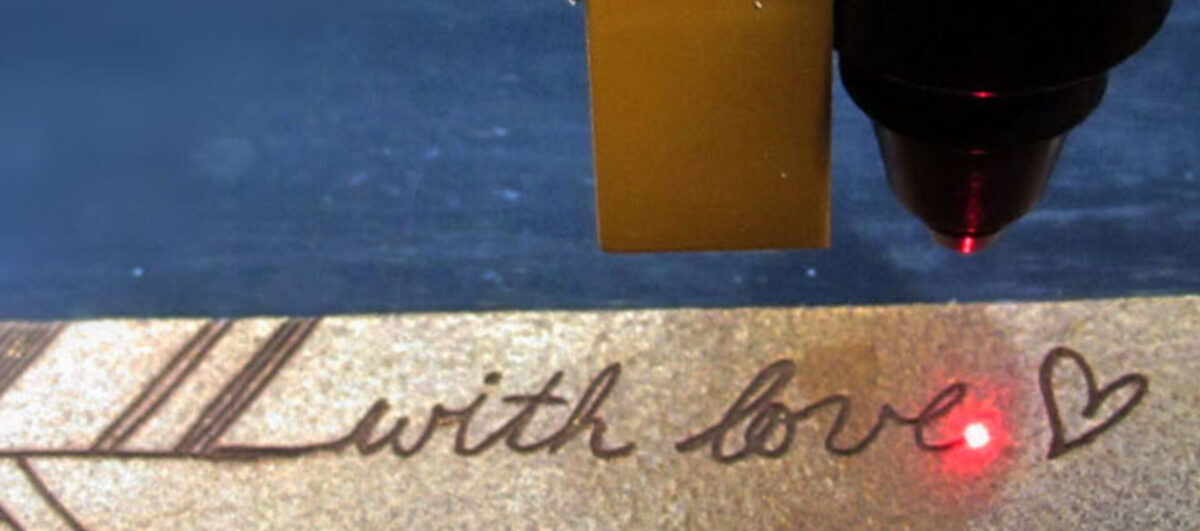

레이저 조각 기계 작동 중

레이저 조각기의 레이저 헤드가 나무 표면에 빨간색 빛을 발하며 'with love ♥'라는 글자를 조각하고 있는 모습입니다. 레이저 헤드는 검은색이며, 나무 표면은 갈색으로, 이미 조각된 선들이 보입니다.

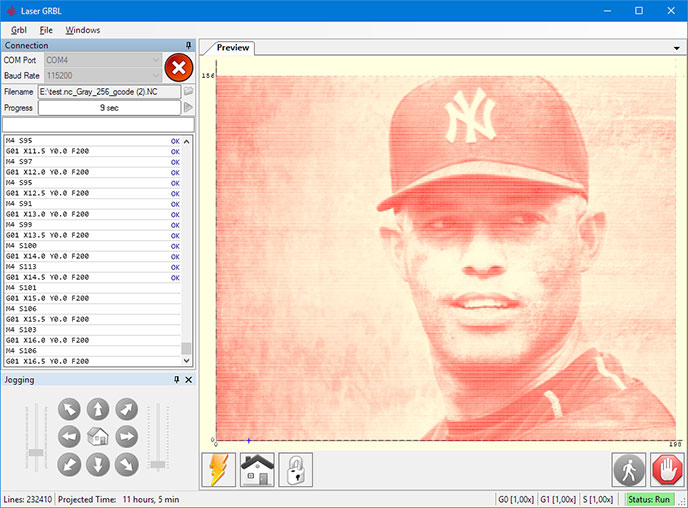

LaserGRBL 소프트웨어 인터페이스

LaserGRBL 소프트웨어의 사용자 인터페이스입니다. 왼쪽에는 'Connection' 섹션에서 COM 포트와 보드 속도를 설정할 수 있으며, 'Filename' 필드에 파일 경로가 표시되어 있습니다. 중앙에는 레이저로 조각할 이미지의 미리보기 화면이 있으며, 오른쪽 하단에는 'Status: Run' 버튼과 'Stop' 버튼이 있습니다.

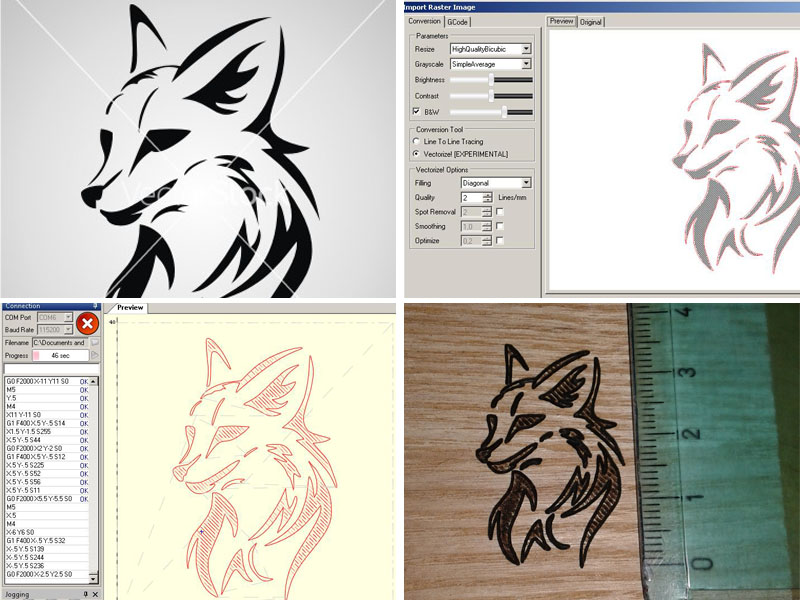

레이저 조각 작업 과정

이미지의 왼쪽 상단에는 고양이 머리의 벡터 그림이 보이며, 오른쪽 상단에는 'Import Raster Image' 대화상자에서 이미지 변환 설정을 조정하는 창이 있습니다. 왼쪽 하단에는 소프트웨어의 미리보기 화면과 제어 버튼이 있으며, 오른쪽 하단에는 나무에 조각된 고양이 머리 그림과 측정자로 길이를 측정하는 모습이 보입니다.

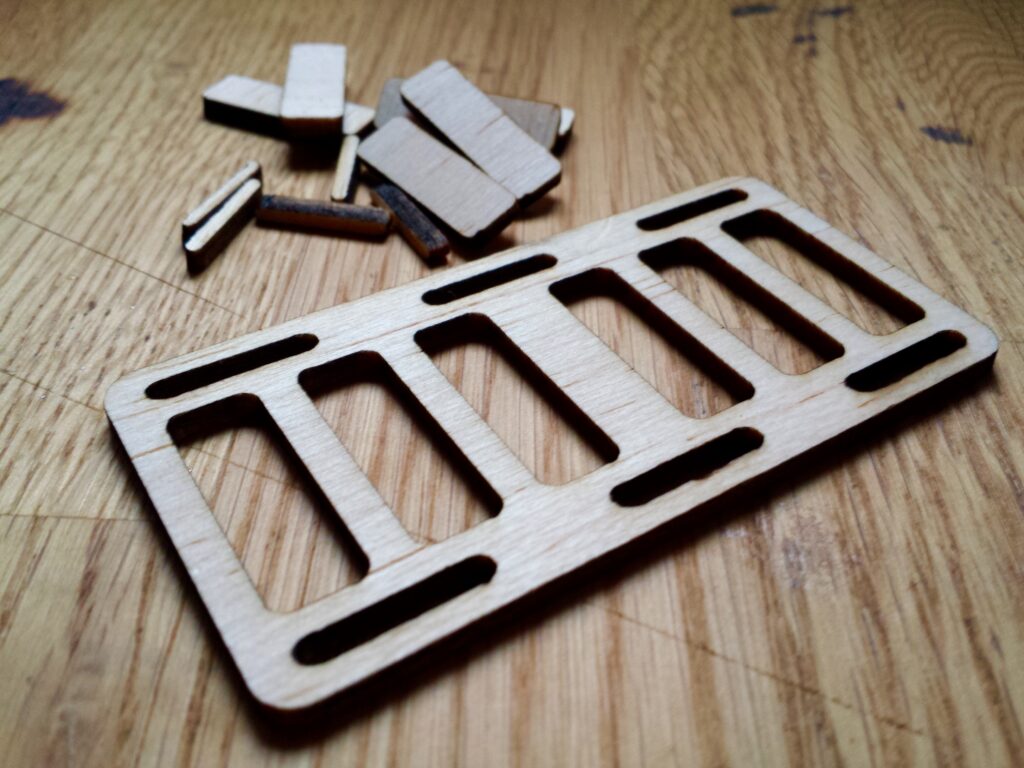

레이저 조각된 나무 부품

나무 테이블 위에 놓인 레이저로 조각된 나무 부품입니다. 이 부품은 직사각형 형태이며, 여러 개의 직사각형 구멍이 있고, 그 주변에는 조각된 나무 조각들이 흩어져 있습니다.
